Машина контактной точечной сварки MFDC от 100 до 320 кВА-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

	ТБЗ-320

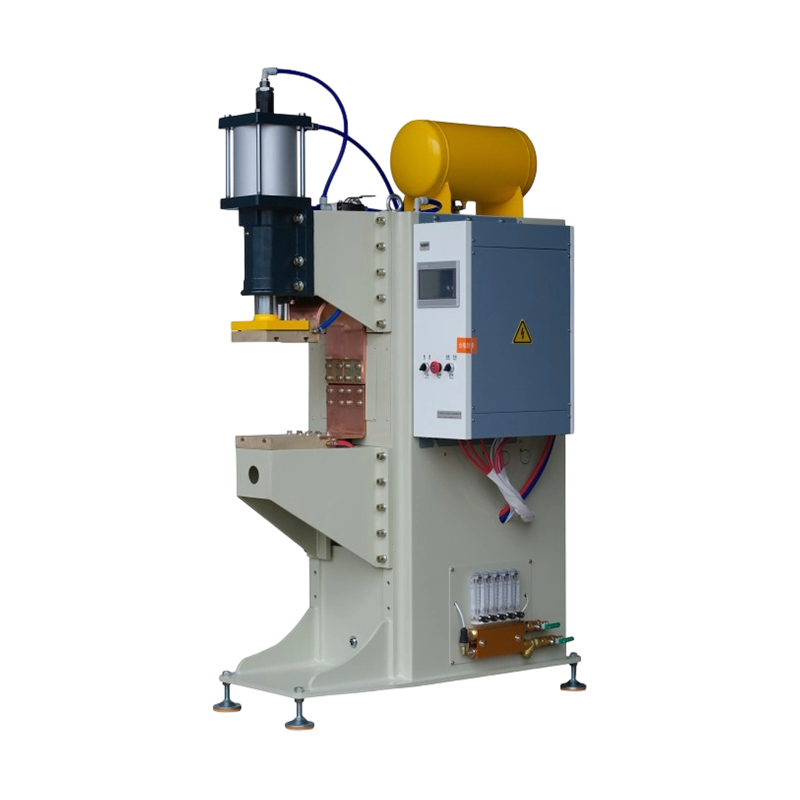

	ТБЗ-260

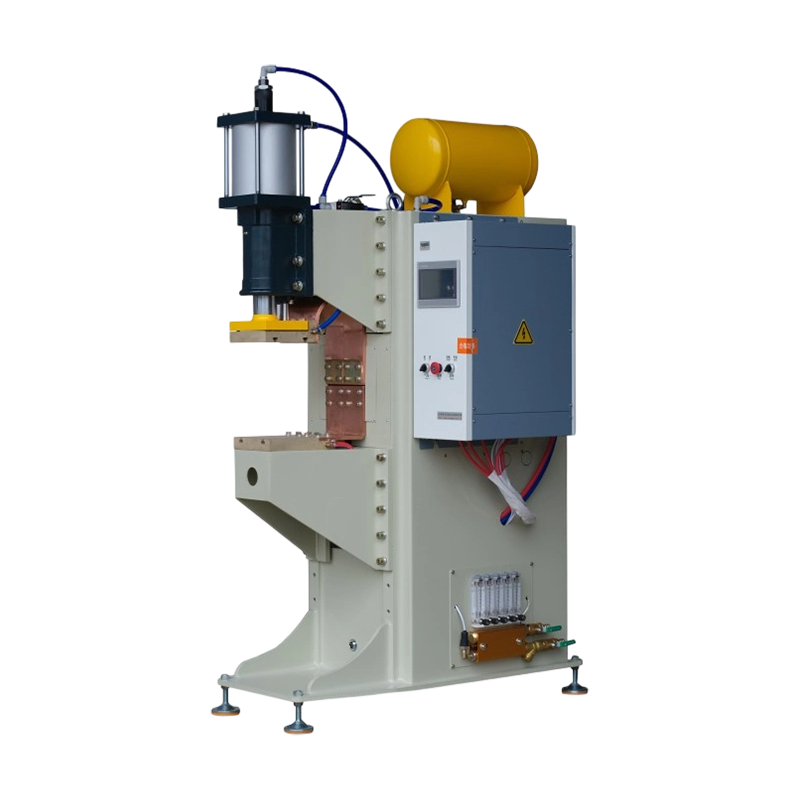

	ДТБЗ-260Д

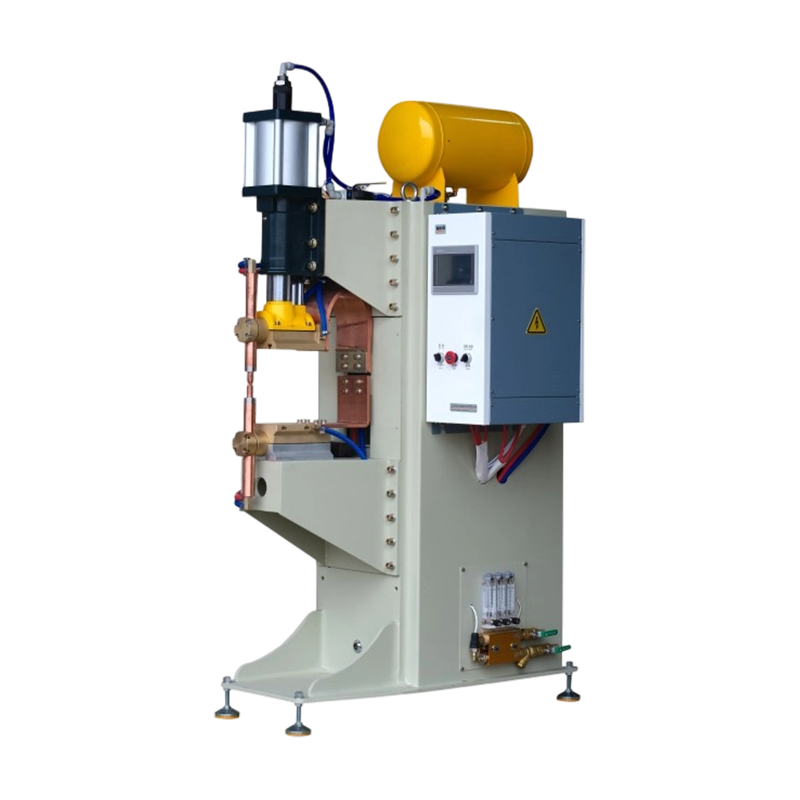

	ДТБЗ-180Д

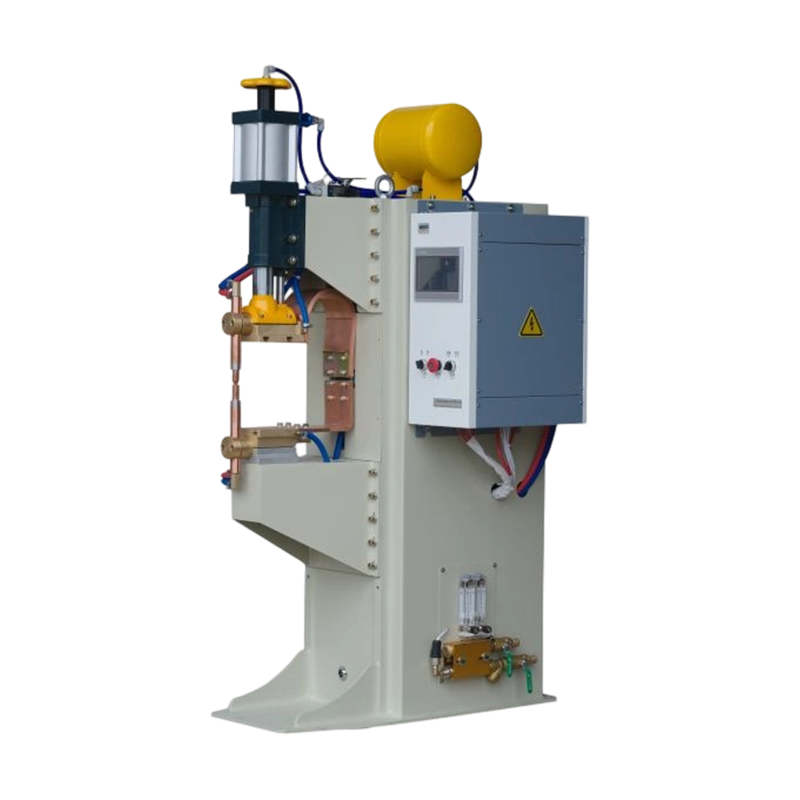

	ДТБЗ-130Д
	ДТБЗ-180Д

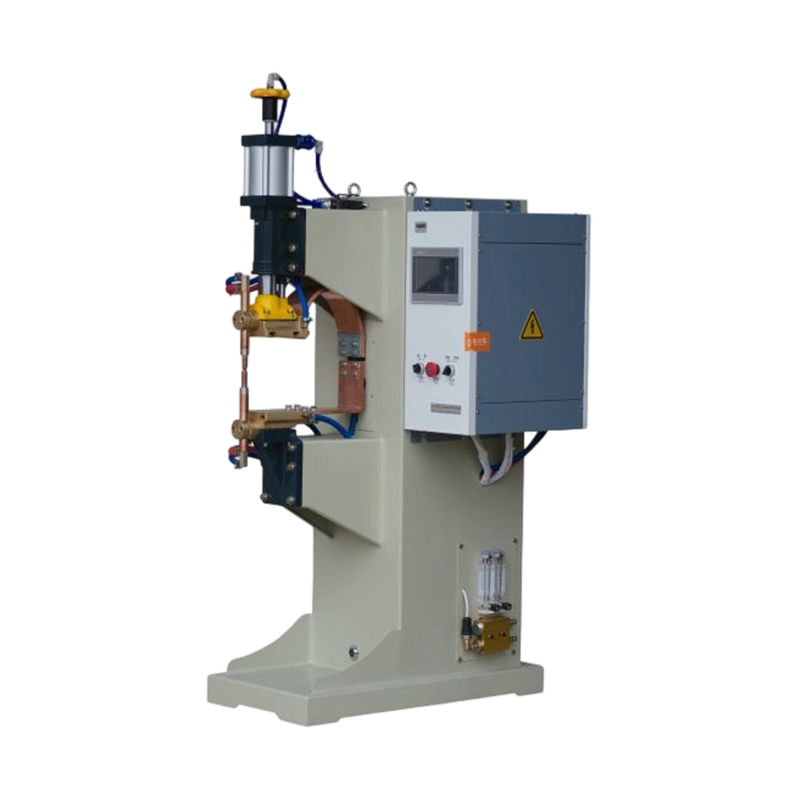

	ДТБЗ-100
	ДТБЗ-130Д

Пневматическая машина для контактной сварки металлической сетки

Подробная информация о продукции :

Параметры	ТБЗ-320	ТБЗ-260	ДТБЗ-260Д	ДТБЗ-180Д	ДТБЗ-130Д	ДТБЗ-180	ДТБЗ-100	ДТБЗ-130
Номинальная мощность	320 КВА	260 КВА	260 КВА	180 КВА	130 КВА	180 КВА	100 КВА	130 КВА
Напряжение питания	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы	380 В/50 Гц три фазы
Продолжительность включения (ПВ)	20%	20%	20%	20%	20%	20%	20%	20%
Максимальный ток короткого замыкания	75КА	60КА	60КА	45КА	38КА	45КА	28КА	38КА
Вход для проволоки	35мм²	35мм²	35мм²	25мм²	16мм²	25мм²	10мм²	16мм²
Вторичное напряжение	9,26В	9,62 В	9,62 В	9,26В	8,33В	9,26В	7,35В	8,33В
Свариваемая способность	8мм+8мм	6мм+6мм	6мм+6мм	4мм+4мм	3мм+3мм	4мм+4мм	2мм+2мм	3мм+3мм
Поток водяного охлаждения	40л/мин	30л/мин	30л/мин	25л/мин	20л/мин	25л/мин	15л/мин	20л/мин
Размер цилиндра	φ200	φ200	φ200	φ160	φ125	φ160	φ100	φ125
Ход цилиндра	ход 150 мм, 50 мм регулируемый	ход 150 мм, 50 мм регулируемый	ход 150 мм, 50 мм регулируемый	ход 120 мм, 50 мм регулируемый	ход 100 мм, 50 мм регулируемый	ход 120 мм, 50 мм регулируемый	ход 80 мм, 50 мм регулируемый	ход 100 мм, 50 мм регулируемый
Давление в цилиндре	16000Н	16000Н	16000Н	10000Н	6100Н	10000Н	3900Н	6100Н
Размер проекционной платформы	200x200 мм, 240x240 мм на выбор	200x200 мм, 240x240 мм на выбор	150×170мм	150×170мм	120×130мм	150×170мм	110×130мм	120×130мм
Диаметр медной шины	НЕТ	НЕТ	φ79мм	φ79мм	φ64мм	φ79мм	φ54мм	φ64мм
Диаметр электрододержателя	НЕТ	НЕТ	φ38мм	φ38мм	φ30мм	φ38мм	φ25мм	φ30мм
Диаметр наконечника	НЕТ	НЕТ	20 мм	20 мм	20 мм	20 мм	φ16мм	20 мм
Внутреннее пространство проекционной платформы	300/385/470 мм на выбор	300/385/470 мм на выбор	215/300/385 мм на выбор	225/300/375 мм на выбор	235/300/365 мм на выбор	280мм		250мм
Вылет электродов	380/600 мм на выбор	380/600 мм на выбор	420/650 мм на выбор	420/650 мм на выбор	380/580 мм на выбор	420/650 мм на выбор	380/580/780 мм на выбор	380/580/780 мм на выбор
Источник воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха	0,5-0,8 МПа сухого сжатого воздуха
Проекция давления воды	ДА	ДА	ДА	ДА	ДА	ДА	ДА	ДА
Проекция потока воды	ДА	ДА	ДА	ДА	ДА	НЕТ	НЕТ	ДА
Воздушный выключатель	ДА	ДА	ДА	ДА	ДА	НЕТ	НЕТ	НЕТ
Вес	750кг	700кг	700кг	580кг	370кг	460кг	200кг	370кг
Габаритные размеры (Д×Ш×В)	1300ммx850ммx2200мм	1300ммx850ммx2200мм	1300 мм×850 мм×2200 мм	1280 мм×820 мм×2080 мм	1080 мм×750 мм×1950 мм	1150мм×800мм×2000мм	950 мм×680 мм×1750 мм	1080 мм×750 мм×1950 мм

Подробная информация о продукте:

Среднечастотный инверторный точечно-проекционный сварочный аппарат представляет собой высокоэффективное оборудование для контактной сварки постоянным током, основанное на среднечастотной (обычно около 1000 Гц) инверторной технологии. Он преобразует переменный ток в высокочастотный постоянный ток, обеспечивая плавный ток, точное управление и высокую эффективность сварки. По сравнению с традиционными сварочными аппаратами переменного тока, сварочные аппараты средней частоты обеспечивают более высокую тепловую эффективность, более стабильное качество сварки и меньшее потребление энергии, что делает их основным оборудованием для современного производства сварки металлов.

Эти модели охватывают широкий диапазон требований к мощности: от средней до низкой и большой мощности, что позволяет реализовать различные сценарии сварки.
Они подходят для точечной и проекционной сварки различных металлических материалов, таких как сталь, оцинкованная сталь, нержавеющая сталь, алюминий и медь. Распространенные области применения включают автомобилестроение, производство аппаратных компонентов, нового энергетического оборудования, электрооборудования, металлических корпусов и многого другого.
