Машина точечной сварки промышленной частоты от 20 до 200 кВА-Yongkang Jiaxiao Welding Automation Equipment Co., Ltd.

	ДН-35КВА

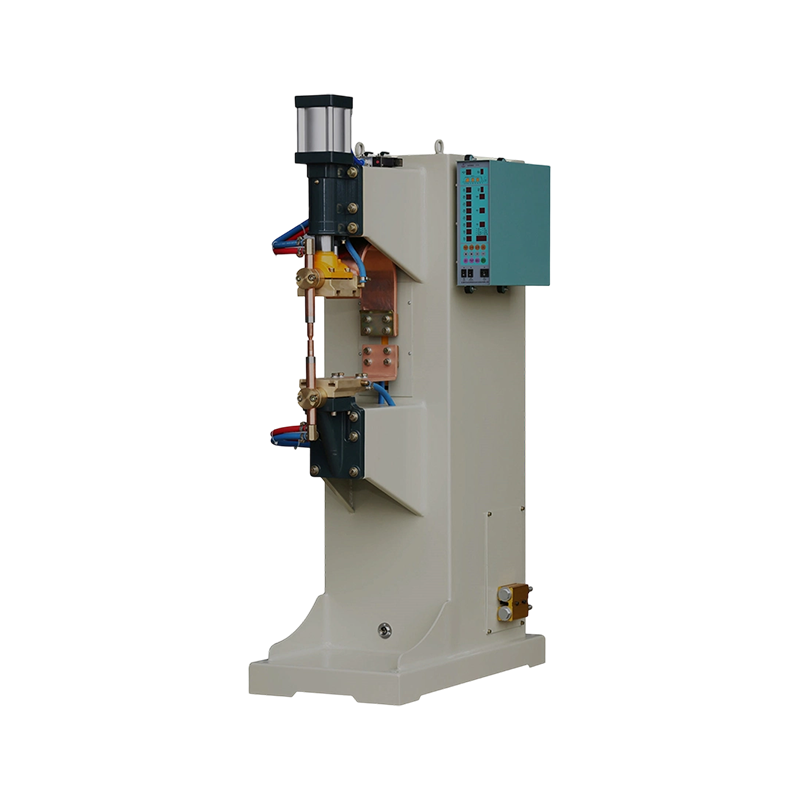

	ДТН-63КВА

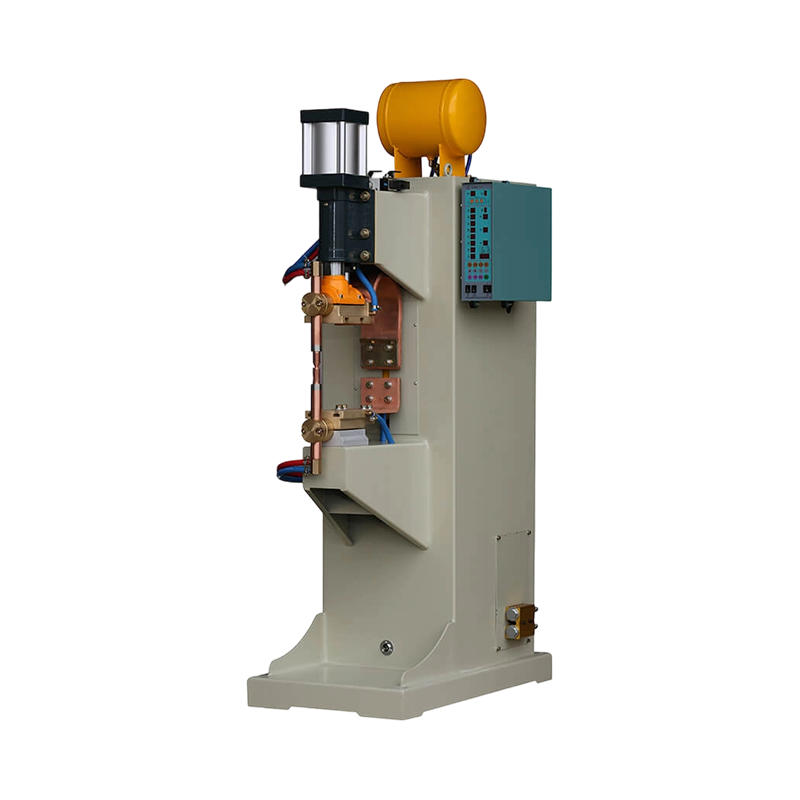

	ДТН-100КВА

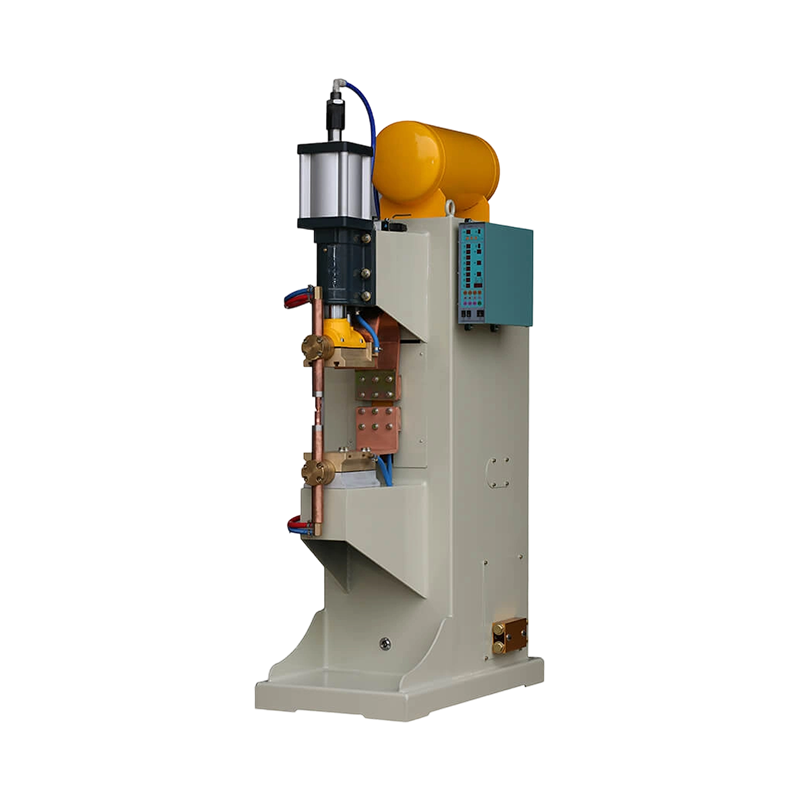

	ДТН-150КВА

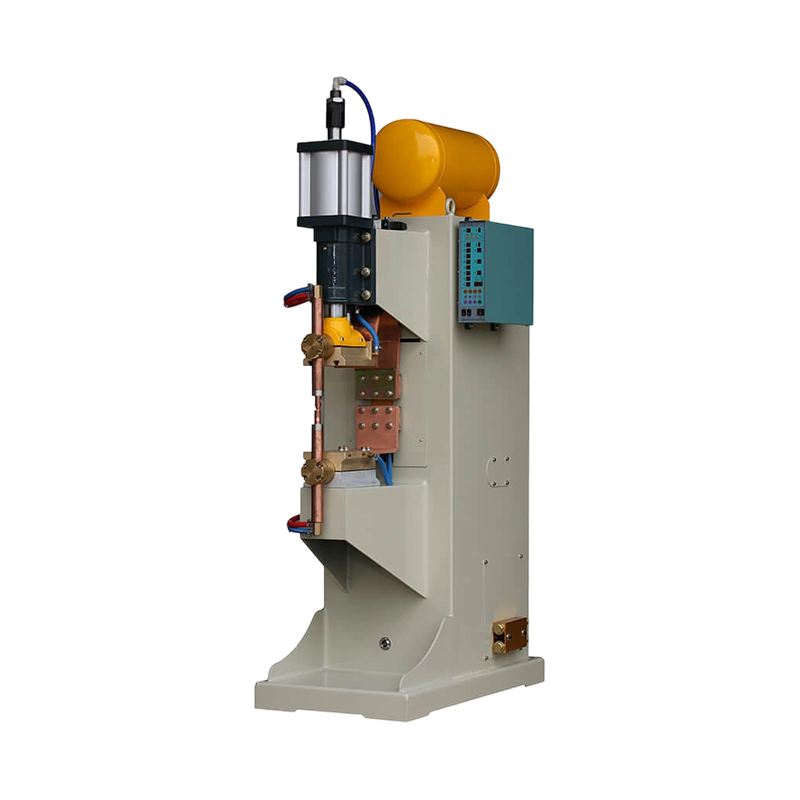

	ДТН-200КВА

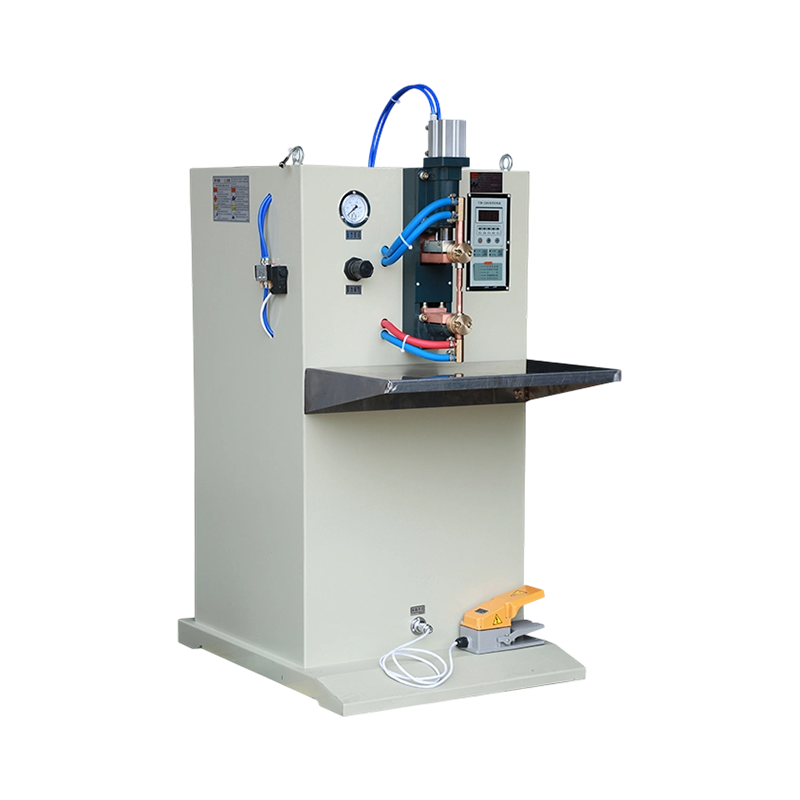

	ДН-20КВА

Пневматическая машина для контактной сварки металлической сетки

Подробная информация о продукции :

Параметры	ДН-35КВА	ДТН-63КВА	ДТН-100КВА	ДТН-150КВА	ДТН-200КВА	ДН-20КВА
Номинальная мощность	35К ВА	63К ВА	100К ВА	150К ВА	200К ВА
Напряжение питания	380 В/50 Гц однофазный	380 В/50 Гц однофазный	380 В/50 Гц однофазный	380 В/50 Гц однофазный	380 В/50 Гц однофазный
Входное сечение провода	16мм²	25мм²	35мм²	50мм²	70мм²
Вторичное напряжение	5,2 В	7,2 В	8,5 В	9,7 В	11,5 В
Максимальный ток короткого замыкания	16КА	24КА	30КА	36КА	40КА
Продолжительность включения (ПВ)	20%	20%	20%	20%	20%
Диаметр цилиндра	φ80	φ100	φ125	φ125	φ160
Ход цилиндра	60мм	80мм	100мм	100мм	120мм
Максимальное усилие сжатия	2500Н	3900Н	6100Н	6100Н	10000Н
Внутреннее пространство проекционной платформы	220мм	110×130мм	120×130мм	120×130мм	150×170мм
Диаметр медной шины	44 мм
Внутреннее пространство проекционной платформы		220мм	250мм	250мм	290мм
Диаметр электрододержателя	20 мм	φ25мм	φ30мм	φ30мм	φ38мм
Диаметр медной шины		φ54мм	φ64мм	φ64мм	φ79мм
Диаметр электрода	φ13мм	φ16мм	20 мм	20 мм	20 мм
Расход охлаждающей воды	5Л/МИН	6Л/МИН	8Л/МИН	12Л/МИН	12Л/МИН
Давление сжатого воздуха	0,5-0,7 МПа	0,7 МПа	0,7 МПа	0,7 МПа	0,7 МПа
Свариваемая способность	Холоднокатаная сталь 2 мм + 2 мм	Холодная пластина 3 мм+3 мм	Холодная пластина 4 мм+4 мм	Холодная пластина 5 мм+5 мм	Холодная пластина 6 мм+6 мм
Вылет электродов	380/580/780мм	380/580/780мм	380/580/780мм	380/580/780мм	420/650мм
Вес	165кг	255кг	325кг	420кг	630кг
Габаритные размеры (Д×Ш×В)	880 мм×500 мм×1450 мм	920 мм×530 мм×1530 мм	960 мм×580 мм×1750 мм	960 мм×580 мм×1750 мм	1150 мм×630 мм×2000 мм

Подробная информация о продукте:

Наша серия машин для точечной сварки предлагает полный спектр надежных сварочных решений — от компактных настольных моделей до высокопроизводительных промышленных установок. В эту серию входят: точечные сварочные аппараты ДН-20КВА, ДН-35КВА, ДТН-63КВА, ДТН-100КВА, ДТН-150КВА, ДТН-200КВА.

Эти машины разработаны с использованием проверенной технологии точечной сварки сопротивлением на сетевой частоте, обеспечивающей стабильную производительность сварки и стабильное качество сварки в широком спектре применений. Точечная сварка использует контролируемый электрический ток для соединения металлических листовых заготовок за счет тепла, выделяемого за счет сопротивления в точках контакта. Может быть оснащен различными типами электродов, ножными педалями и пневматическим управлением для соответствия конкретным производственным процессам.
